Vo vysokotlakových{0}}systémoch riadenia letu a pohonných systémoch môžu chyby neviditeľné voľným okom zničiť váš projekt. Pre inžinierov a audítorov kvality sú najnáročnejším problémom „neviditeľní zabijaci“-drobné praskliny, inklúzie a dutiny skryté hlboko v stenách potrubia.
OGnee Alloy, tieto riziká eliminujeme. náš100 % ne-deštruktívne testovanie (NDT)proces kontroly zaisťuje, že každý dodaný meter potrubia spĺňa najprísnejšie normy integrity{0}}v oblasti letectva.
Kliknutím získate cenovú ponuku produktu Inconel 625
Pochopenie 100% testovania ultrazvukom a vírivými prúdmi pre hadičky AMS 5581
Pochopenie 100% testovania ultrazvukom a vírivými prúdmi pre hadičky AMS 5581
Norma AMS 5581 špecifikuje bezšvíkové alebo zvárané rúrky z niklovej zliatiny -odolné voči teplu a teplu{2}} (ako je Inconel 625) na použitie vo vysoko-namáhaných leteckých kvapalinových systémoch. Táto norma nariaďuje 100 % ultrazvukové testovanie (UT) a testovanie vírivými prúdmi (ECT), aby sa zabezpečila celková štrukturálna integrita hadičiek a aby sa odhalili aj nepatrné vnútorné, vonkajšie alebo cez-stenové defekty.
Čo je Alloy 625?
Alloy 625 (bežne známa ako Inconel 625) je vysokokvalitná -niklová-chrómová-superzliatina molybdénu. Vďaka svojej výnimočnej sile, vynikajúcej opracovateľnosti a vynikajúcej odolnosti voči vode a vysokej-odolnosti voči oxidácii pri vysokej teplote je veľmi obľúbený vo vysoko-namáhaných a korozívnych prostrediach.
1. Chemické zloženie rúrok AMS 5581 (hmot. %)
| Prvok | obsah (%) | Požiadavka AMS 5581 | Funkcia |
|---|---|---|---|
| nikel (Ni) | Väčšie alebo rovné 58,0 (zostatok) | Väčšie alebo rovné 58,0 | Maticový prvok; odolnosť proti korózii a vysoká-teplotná stabilita |
| chróm (Cr) | 20.0 – 23.0 | 20.0 – 23.0 | Odolnosť proti oxidácii a korózii |
| molybdén (Mo) | 8.0 – 10.0 | 8.0 – 10.0 | Základný prvok– poskytuje odolnosť proti jamkovej a štrbinovej korózii |
| niób (Nb) | 3.15 – 4.15 | 3.15 – 4.15 | Posilnenie solídneho-riešenia; karbidový stabilizátor |
| Železo (Fe) | Menšie alebo rovné 5,0 | Menšie alebo rovné 5,0 | Zvyškový prvok |
| titán (Ti) | Menšie alebo rovné 0,40 | Menšie alebo rovné 0,40 | Doplnkové posilňovanie |
| hliník (Al) | Menšie alebo rovné 0,40 | Menšie alebo rovné 0,40 | Doplnkové posilňovanie |
| uhlík (C) | Menšie alebo rovné 0,10 | Menšie alebo rovné 0,10 | Nízky obsah uhlíka pre zvárateľnosť a odolnosť proti korózii |
| mangán (Mn) | Menšie alebo rovné 0,50 | Menšie alebo rovné 0,50 | Deoxidátor |
| kremík (Si) | Menšie alebo rovné 0,50 | Menšie alebo rovné 0,50 | Deoxidátor |
| fosfor (P) | Menšie alebo rovné 0,010 | Menšie alebo rovné 0,015 | Prísnejšie pre letectvo- zaisťuje pevnosť |
| síra (S) | Menšie alebo rovné 0,005 | Menšie alebo rovné 0,015 | Prísnejšie pre letectvo– zabezpečuje spracovateľnosť za tepla |
| kobalt (Co) | Menšie alebo rovné 1,0 | Menšie alebo rovné 1,0 | Zvyškový prvok |
2. Naše 100 %-nedeštruktívne testovanie v Gnee Alloy
A. Ultrazvukové testovanie (UT)
metóda:Vysoko{0}}frekvenčné akustické vlny snímajú celý objem steny potrubia.
Cieľ:Detekuje pozdĺžne a priečne chyby, vnútorné dutiny a odchýlky v hrúbke steny.
Výhody:Zabezpečuje 100% hustú matricu potrubia bez "škvŕn" alebo pórov, ktoré sa bežne vyskytujú v štandardných komerčných zliatinách.
B. Testovanie vírivými prúdmi (ET)
metóda:Elektromagnetická indukcia detekuje povrchové a podpovrchové defekty.
Cieľ:Identifikuje drobné presahy, jamky a švy, ktoré je ťažké vizuálne zistiť.
Výhody:Zaručuje povrchovú úpravu s nulovými{0}}defektmi a maximalizuje životnosť materiálu pri premenlivom tepelnom namáhaní.
3. Technická kontrola Gnee Alloy
| Kategória inšpekcie | Štandard / protokol | Kritériá prijatia | Hodnota kupujúceho |
| Vnútorná integrita | UT (AMS 2154 Trieda A) | Nulové lineárne indikácie | Elitný tlakový uzáver. |
| Integrita povrchu | ET (ASTM E426) | Nulové povrchové chyby | Zabraňuje vzniku trhlín. |
| Tlaková bezpečnosť | Hydrostatický test | 1,5x prevádzkový tlak | Nulová-záruka úniku. |
| Mikroštruktúra | Metalografické (ASTM E112) | Úroveň 8 Zrno alebo Jemnejšie | MaximalizovanéÚnavový život. |
| Vysledovateľnosť | MTC 3.1 / 3.2 | Kompletná tepelná analýza | Audit-pripravenosti na súlad. |
4. Špeciálna rúra z Gnee Alloy AMS 5581
Každá skúmavka, ktorú posielame, je zdokumentovaný majetok. Poskytujeme úplnú transparentnosť prostredníctvom našichMTC 3.1 Sledovateľnosťsystém:
Identita čísla tepla:Každá trubica má vyrazené{0}}číslo a zodpovedá pôvodnej vákuovej tavenine.
Overené štandardy:Dokumentácia preukazuje súlad sAMS 5581, AMS 5599 a ASTM B444.
Digital Audit Trail:Záznamy NDT uchovávame až 10 rokov, aby sme podporili vaše budúce bezpečnostné audity.
5. Certifikácia kvality rúr AMS 5581 (požiadavky MTR)
| Dokument | Požadované informácie |
|---|---|
| Číslo tepla | Úplná sledovateľnosť topenia |
| Proces tavenia | Certifikácia VIM + VAR |
| Chemické zloženie | Kompletná analýza (Ni, Cr, Mo, Nb, Fe, Ti, Al, C, Mn, Si, P, S, Co, O, N, H, Pb, Bi) |
| Mechanické vlastnosti | UTS, YS, predĺženie, tvrdosť |
| Rozmerová kontrola | OD, hrúbka steny, dĺžka, priamosť |
| Povrchová úprava | Stav povrchu a hodnota Ra |
| Výsledky NDT | 100 % ET + 100 % UT + správa o hydrostatickom teste |
| Test sploštenia | Vyhovie/neuspeje |
| Test vzplanutia | Vyhovie/neuspeje |
| Záznam o tepelnom spracovaní | Parametre rozpúšťacieho žíhania |
| Typ certifikácie | EN 10204 Typ 3.2 (povinné) |
Prečo si vybrať Gnee ako svojho dodávateľa zliatin{0}}na báze niklu
✅️Priama továrenská cena:Odstráňte prirážky od obchodných agentov, ktorí nevykonávajú{0}}interné testovanie.
✅️Priemyselná odolnosť:Naše testovacie protokoly zaisťujú, že vaše komponenty odolajú extrémnym vibráciám a teplotám až do 800 stupňov.
✅️Zmiernenie rizika:Znížte množstvo odpadu počas montáže tým, že začnete so 100% overeným materiálom.
✅️Globálna logistika:Zabezpečte obal na zachovanie integrity povrchu počas prepravy do USA, Európy a Ázie.
Certifikát Gnee Alloy Inconel 625

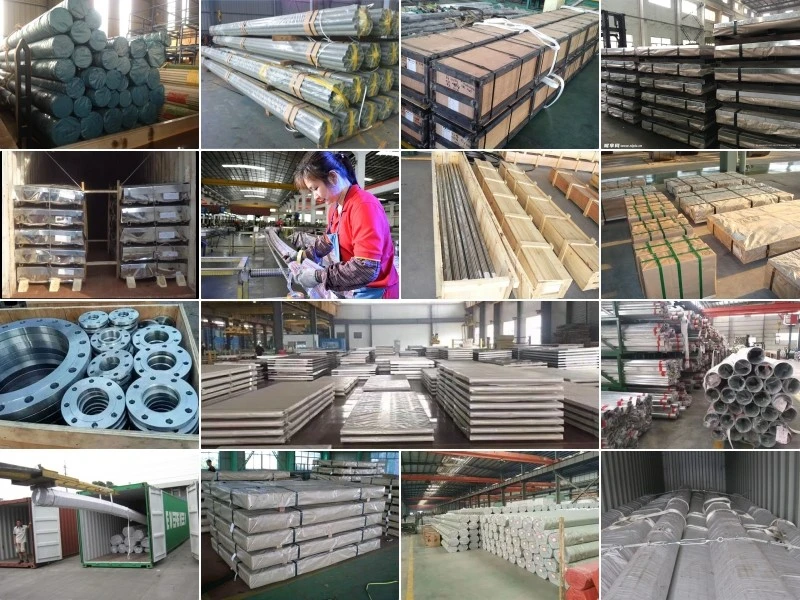

📦 Balenie a doprava
VšetkyZliatina na báze nikluprodukty sa balia pomocou nasledujúcich metód:
Drevené palety alebo prepravky
Balenie odolné proti vlhkosti-
Štítky s číslom pece, štandardným štítkom a štítkom veľkosti
Doručené do celého sveta po mori, letecky alebo expresne
Balenie produktu Gnee Alloy Alloy 625
⚒️Zariadenia výrobnej linky na výrobu zliatiny Gnee a testovanie produktov
Kontaktujte nás pre najnovšiu cenovú ponuku exportu pre zliatinu 625
FAQ
Q1: Prečo je UT povinné pre palivové potrubia Inconel 625?
Odpoveď: Inconel 625 je vystavený vysokým-vibračným prostrediam. Dokonca aj mikroskopická vnútorná inklúzia môže spustiťVysoko{0}}cyklická únava (HCF)praskanie. UT je jediný spôsob, ako overiť, či je materiál dostatočne „čistý“ pre bezpečnosť letu.
Otázka 2: Zvyšuje 100% testovanie NDT čas prípravy?
A: Ako aŠpecializovaný výrobca, vykonávame NDT-line. Aj keď pridáva vrstvu presnosti, zachovávame masívnosťVeľkoobchodný inventárzabezpečiťKrátke dodacie lehotyna štandardných leteckých veľkostiach.
Otázka 3: Je váš materiál v súlade s normami Nadcap?
A: Áno. Naše procesy tavenia a testovania sú pripravenéNadcap a AS9100audity, slúžiace ako aSpoľahlivý dodávateľpre globálnych OEM leteckých spoločností Tier-1.
Otázka 4: Môžem požiadať o certifikáciu MTC 3.2 s treťou-stranou?
A: Absolútne. Často hostíme inšpektorov zSGS, TUV a Lloyd's Registeraby ste boli svedkami nášho testovania UT a ťahu pred uvoľnením materiálu.
