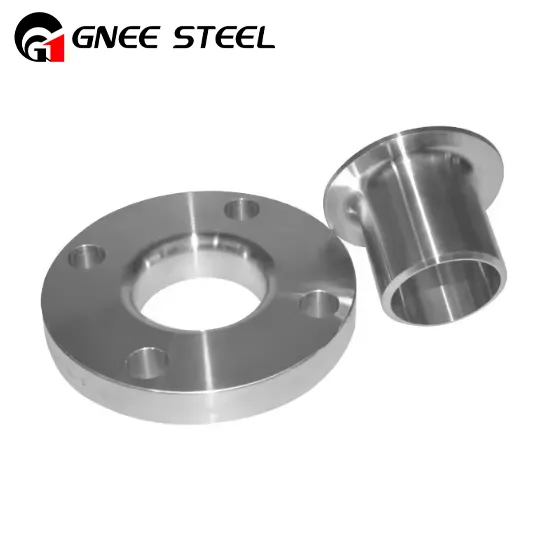

Lapované kĺbové príruby

Príruby s preplátovaným spojom sa používajú s čapmi na prírubové spoje v potrubných systémoch. Tieto príruby sú dostupné vo veľkostiach od ½" do 24" a v tlakových triedach 150#, 300#, 400#, 600#, 1500# a 2500#.

Zaslať požiadavku

Chat teraz

Ako popredný dodávateľ a výrobca v Číne poskytuje spoločnosť GNEE Steel cenovo -efektívne produkty zo zliatiny niklu-.

Odoslať e-mail-:ss@gneesteel.com
Tel:+8615824687445

Predstavenie výrobku

Preplátované príruby sú veľmi užitočné v potrubných systémoch z uhlíkovej ocele alebo nízkolegovanej ocele. Použitie týchto typov prírub v potrubných systémoch vyžaduje preplátované konce rúrok. Potrubné systémy, ktoré vyžadujú častú demontáž na kontrolu alebo bežnú údržbu, môžu používať prírubové spoje a koncové zostavy čapu potrubia. Tieto príruby sú tiež užitočné pri inštalácii potrubí s veľkým priemerom alebo ťažko meniteľných konfigurácií rúr vďaka ich rýchlemu usporiadaniu otvorov pre skrutky. Špecifické metódy pomáhajú dosiahnuť tieto príruby, napríklad keď je materiál potrubia exotický, preplátovaný spoj sa vytvorí tvarovaním materiálu potrubia po inštalácii voľnej príruby.

Špecifikácia preplátovaných prírub

Rozmery :ANSI B16.5, ANSI B16.47 séria A a B, MSS SP44, ASA, API-605, AWWA, vlastné výkresy

Veľkosť:1/2" (15 NB) až 48" (1200 NB)

Trieda :150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN štandard ND-6,10, 16, 25, 40 atď.

DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN633, DIN2634, DIN2 DIN38, DIN2 DIN2635, DIN2 DIN2635, DIN2635

BS:BS4504, BS4504, BS1560, BS10

Typ čela príruby:Plochá plocha (FF), vyvýšená plocha (RF), krúžkový kĺb (RTJ)

Hastelloy Pipe Lap Joint Flange

TRIEDY MATERIÁLU PRÍRUBY LAP KĹBY

Spojovacia príruba z nehrdzavejúcej ocele	ASTM/ASME A/SA182:- F304, F304L, F316, F316L, ASTM/ASME A/SA351:- CF3, CF3M, CF8, CF8M, DIN 1.4306, DIN 1.4301, DIN 1.4301, 4408 DIN3 1.4404, DIN 1.4 DIN 1.4. DIN 1.4306, DIN 1.4409
Obojstranná príruba s prekrytím	S31803 / S32205 A182:- Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Super duplexná spojovacia príruba	S32750 / S32760 A182:- Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Medenoniklová spojovacia príruba	ASTM / ASME SB 61 / 62 / 151 / 152, Meď Nikel 90/10 (C70600), Cupro Nikel 70/30 (C71500), UNS C71640
Titánová spojovacia príruba	ASTM B381 / ASME SB381:- Titanium Gr. 1, titán gr. 2, titán gr. 4, titán gr. 5, titán gr. 7 ASTM R50250/GR.1\|R50400/GR.2\|R50550/GR.3\|R50700/GR.4\|GR.6 \|R52400/GR.7\|R53400/GR.12\|R56320/GR.9\|R56400/GR.5
Medená spojovacia príruba	C1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, T1, T2, C10100, C10200, C101007, C101007, C101007, 008 00, C10910, C10920, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C2380003, C230303, 04 00, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 atď.
Incoloy Lap Kĺb Príruba	ASTM B564 / ASME SB564:- Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925
Spojovacia príruba Inconel	ASTM B564 / ASME SB564:- Inconel 600, 601, 625, 718, 783, 690, x750
Nikel Lap Joint Flange	ASTM B564 / ASME SB564: Nikel 200, Nikel 201, Nikel 205, Nikel 205LC
Spojovacia príruba Hastelloy	ASTM B564 / ASME SB564:- Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Spojovacia príruba Monel Lap	ASTM B564 / ASME SB564:- Monel 400 (UNS č. N04400), Monel 500 (UNS č. N05500)
Spojovacia príruba z uhlíkovej ocele	ASTM/ASME A/SA105 A/SA105N a A/SA216-WCB, DIN 1.0460, DIN 1.0402, DIN 1.0619, zápustková oceľ, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2, ASME High SA350 ASTM A694 / A694 (F52, F56, F60, F65, F70, F80)
Spojovacia príruba z legovanej ocele	ASTM A182 / ASME SA182:- F5, F9, F11, F12, F22, F91
Spojovacia príruba zo zliatiny 20	ASTM B462 / ASME SB462:- Carpenter® 20 Alloy, Alloy 20Cb-3
254 SMO kolo kĺb príruba	ASTM A182 / ASME SA182:- SMO 254/6Mo, UNS S31254, DIN 1.4547
Hliníková spojovacia príruba	5052 /6061/ 6063 / 2017 / 7075 / atď.
Mosadzná spojovacia príruba	3602 / 2604 / H59 / H62 / atď.
Iný materiál Lap Joint Flange	Cínový bronz, hliníkový bronz, olovený bronz, Nimonic 75, Nimonic 80A, Nimonic 90, AISI 4140, AISI 4130, mäkká oceľ, Al6XN príruby
